B & C PROFESSIONAL COMPONENTS |

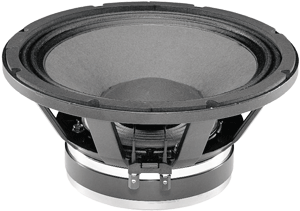

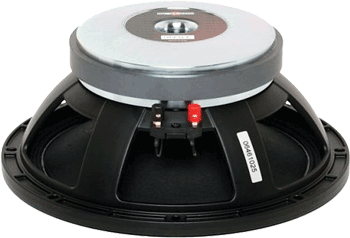

12PE32 - 12" HIGH EFFICIENCY MIDRANGE / MID-BASS SPEAKER |
LIGHT CONE WEIGHT OF 37 GRAMS AND HIGH EFFICIENCY OF 101DB SPL MAKES THIS AN EXCELLENT CHOICE FOR MIDRANGE & MID-BASS SPEAKER SYSTEMS ! |
|
|
12PE32 |
No Longer Available |
SPEAKER MODEL |
12PE32 |
SPECIFICATIONS |
|
Nominal
Basket Diameter |
12" |
Impedance |
8
ohms |
RMS
Power Rating |
250
Watts |
Program Power | 500 Watts |
Frequency
Response |
50Hz
- 4.0kHz |
Sensitivity
(1W/1m) |
101dB |
Voice
Coil Diameter |
2.5" / 65mm |
Winding Material | Aluminum |
Former Material | Glass Fibre |
Winding Depth | .5" / 12mm |
Magnetic Gap Depth | .28" / 7mm |
Flux Density | 1.4T |
MOUNTING INFORMATION |
|
Overall
Diameter |
12.4" / 316mm |
Bolt Circle Diameter | 11.6" / 296mm |
Baffle Cutout Diameter | 11.1" / 282mm |
Depth | 5.3" / 134mm |
Flange & Gasket Thickness | .625" / 16mm |
No. Of Mounting Holes | 8 |
Net Weight | 16.7 lbs./ 7.6 kg. |
THIELE-SMALL PARAMETERS |
|
Resonant Frequency (fs) |
51 Hz |
Impedance
(Re) |
5.8 ohms |
Electrical Factor(Qes) | .19 |
Mechanical Q (Qms) | 7.6 |
Total Q (Qts) | .18 |
Compliance Equiv. Vol. (Vas) | 100.82 Liters/3.56cu. ft. |
Voice Coil Overhang (Xmax) | 2.8mm |
Moving Mass (Mms) | 37 Grams |
Reference Efficiency | 3.8% |
BL Factor | 19.1 T-M |
Coil Inductance (Le) | 1.2mH |
FREQUENCY RESPONSE GRAPH |
|
|
|
IMPEDANCE CURVE |
|
|
